FC-3200M分體式水控機是FCARD公司為節能控水而設計的智能控水設備，主要用于淋浴、開水房、宿舍公用水龍頭等用水場合。采用IC卡作為電子錢包付費方式，實時扣取卡內金額，方便實現結算的電子化和智能化，提高用戶的管理效率，實現精準的計費，節約用水。

水控機設備采用控制器、流量計與電磁閥分開設計，方便用戶根據需求選擇合適的流量計與電磁閥；采用海量存儲器，支持10萬筆記錄和2.6萬張黑名單或掛失卡，實現了超大用戶數據管理；采用液晶屏顯示，直觀易讀，且設有運行/暫停鍵。

FCARD公司生產分體式水控機共有3種型號：計流模式型、計次模式型和計時模式型，可滿足不同需求的客戶。

使用范圍：

工廠、學校、酒店、健身房、游泳館、公寓、出租房等公共用水刷卡控水管理系統（淋浴和刷卡控水）。

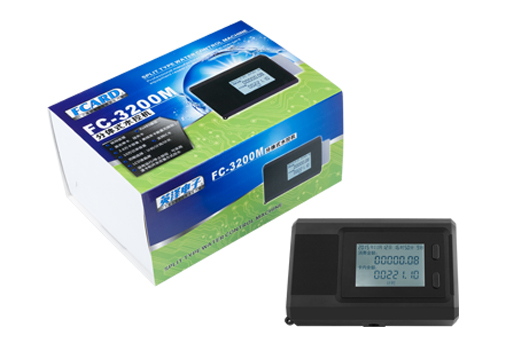

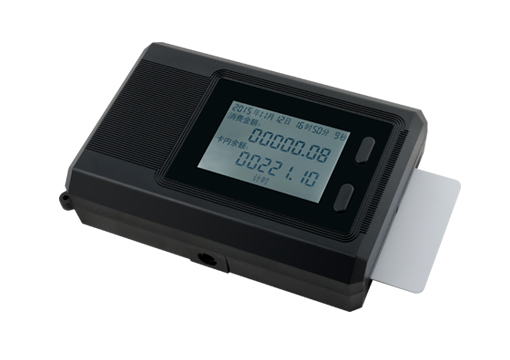

外觀介紹：

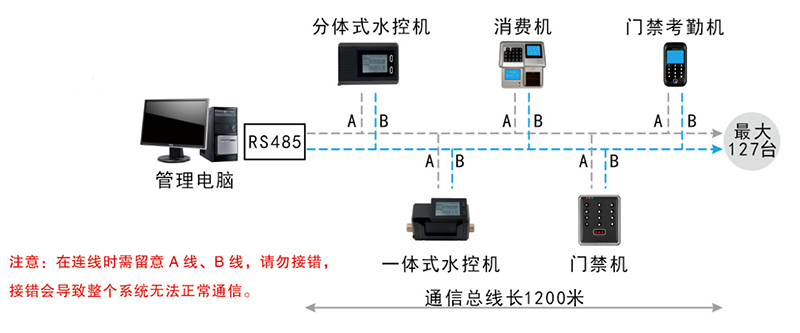

分體式水控機系統結構：

注意：在連線時需留意A線、B線，請勿接錯，接錯會導致整個系統無法正常通信。

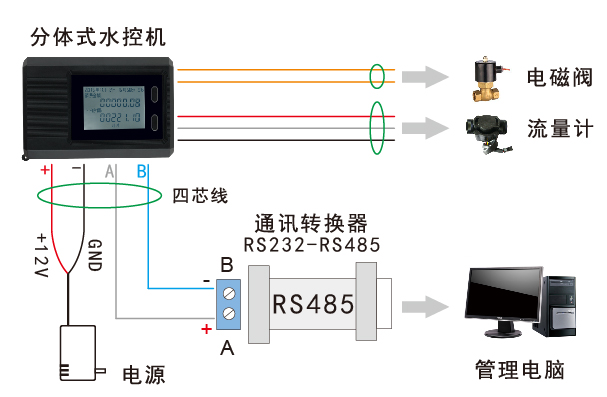

分體式水控機連線圖：

水控機的四芯線，灰色線接RS485的A，藍色線接RS485的B，再將RS485插入電腦，通過電腦中的消費軟件對水控機進行管理。將紅色和黑色線分別接12V直流電源的正極和負極。二芯線和三芯線分別接電磁閥和流量計。當線連接好后，再將電源適配器插入220V市電，給設備供電。

分體式水控機功能介紹：

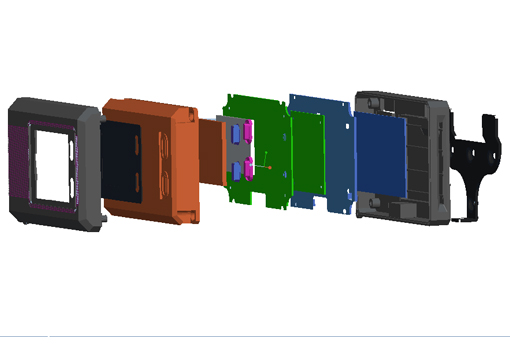

1）分體式水控機采用了閥門、流量計和控制電路分開設計，使用戶選擇更靈活；外殼加封了鉛封，且上下殼接縫采用了雙層設計，實現了防破壞和全防水設計。

2）LCD液晶大屏顯示，顯示水控的計費模式，設備工作狀態，實時時間，卡內剩余金額和此次消費金額。

3）采用讀卡和按鍵開關雙重方式控水，使用更加人性化。

4）出水的同時進行扣款，防止惡意用水。

5）具備日限額功能和次限額功能，限制卡片每日的用額和每次的用額。

6）共有64個消費時段可設置，每個消費時段有4個時間段可設置，限制卡片使用權限和用水時間。

7）可設置設備的有效期和卡片的有效期。

8）可選擇設備的記錄存儲方式：存滿報警、存滿循環。

9）支持黑名單和掛失卡管理，方便用戶對卡進行掛失，防止拾卡者進行非法消費。

10）可記錄消費明細，可查詢消費對賬，可掛失、補發卡，便于精細管理。

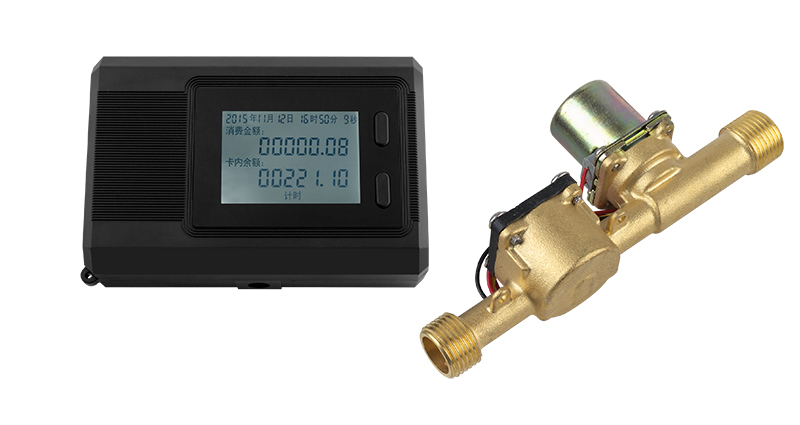

分體式水控機配件：

分體水控機安裝與使用說明：

水控機安裝與固定：

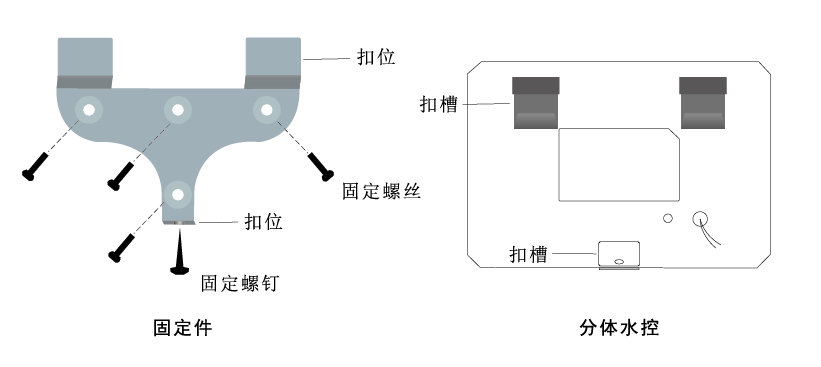

1）先用固定螺絲把水控固定件安裝固定至墻體，然后將水控的扣槽對準固定件上的扣位上，最后用固定螺釘將水控與固定件底部固定好，這樣水控固定完畢。

2）固定好水控后將水控線路連接好。

3）先確定水流方向，再將電控水閥與水控線路連接好。

4）將流量計安裝好，然后連接好與水控的線路（如沒有流量計，本步驟忽略）。

5）做好防水防潮工作，避免線路裸露與潮濕。

6）檢查無誤后加電。

硬件安裝至軟件數據庫：

通過軟件搜索設備，發現水控機信息后，選中并點擊安裝。

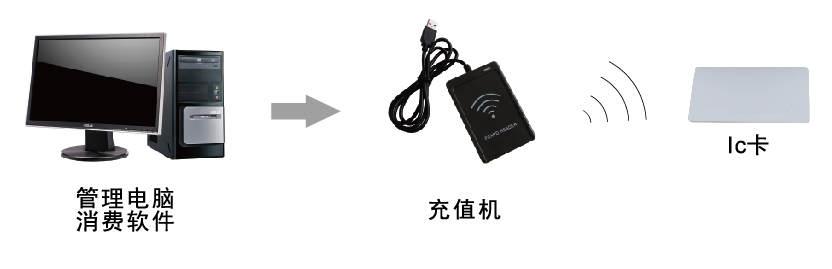

充值方式：

1）將充值機USB線插至電腦（個別系統要求安裝驅動程序）

2）把卡放入充值機槽位內；

3）打開電腦中的消費軟件對IC卡進行充值（充值成功時，充值機發出“滴”的提示音且軟件提示“充值成功”；充值失敗時，充值機發出“滴滴滴”的提示音且軟件提示“充值失敗”）。

刷卡消費：

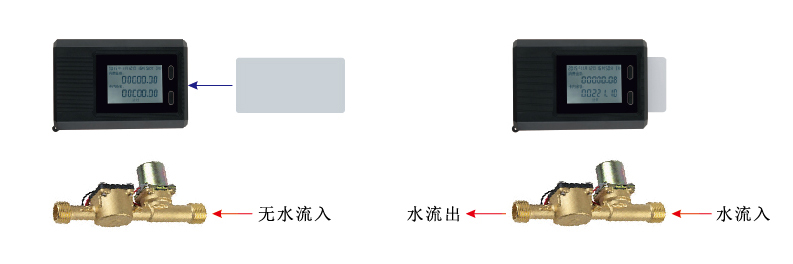

將已充值的IC卡插入水控機插卡槽，卡片被識別后，水控機開始扣費并控制出水。水控機設有“運行鍵”與“暫停鍵”，如需暫停用水，按“暫停鍵”，水控將停止扣費與停止出水。

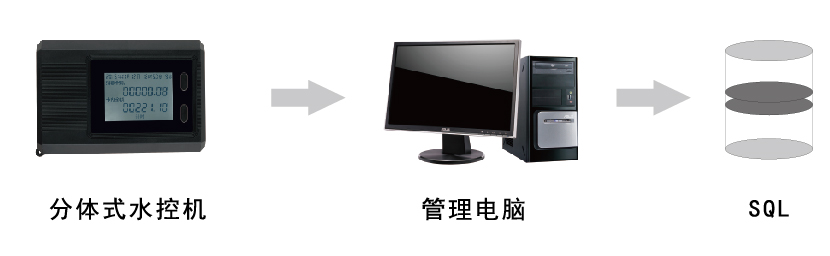

采集數據：

當需采集水控記錄時，可通過計算機的消費管理軟件來進行操作（軟件：水控管理-采集消費記錄-采集記錄），采集的記錄將自動保存至數據庫，之后可以隨時查看與打印報表。

其他說明：

水控機上電時伴有蜂鳴器響聲，顯示屏顯示兩行數字：第一行數字是設備的有效天數（65535代表長期有效），第二行數字是新消費記錄的數量。不同情況下，水控機顯示的情況不一樣：

1）水控機處于運行狀態時，顯示屏上“運行”常亮；在此狀態下，有卡消費時，“運行”閃爍。暫停消費（按下暫停鍵）時，“停止”閃爍。

2）設備失效，電壓過高或過低，系統記錄或讀卡記錄滿報警時，顯示屏只顯示“停止”閃爍，且蜂鳴器發出急促報警聲，此時水控機暫停工作。

3）黑名單卡刷卡時，顯示屏顯示“停止”閃爍，蜂鳴器發出“滴滴.....滴滴”報警聲。

4）掛失卡刷卡時，顯示屏顯示“停止”閃爍。

5）卡內余額不足時，顯示屏顯示“卡內余額”以及“停止閃爍”。

6）卡片使用金額超過日限額和次限額時，顯示屏顯示“消費金額”和“停止”閃爍。

7）卡片不在消費時段內（包括卡片過期時），顯示屏顯示“實時時間”和“停止閃爍”。

注意事項：

1）水控機接入水管時，應注意入水與出水口，水管接入方向不能出錯，接錯會導致系統無法正常使用。（電磁閥上有水流方向）

2）水控機采用DC12V工作電源，禁止直接輸入AC220V（市電）。

3）水控機的工作電壓范圍為DC9V-DC14.8V，電壓過低或電壓過高會導致蜂鳴器報警且水控機暫停工作。

4）DC12V電源的安裝最好選擇易固定處，做好防水防潮措施。

5）水控機通過RS485與電腦連接通信時，需注意水控的灰色線接RS485的A,藍色線接RS485的B。A線與B線若接錯將會導致整個系統無法正常通信。

6）水控機使用前，先電腦消費軟件進行相連通信，再搜索安裝至軟件中，這樣軟件才可對其進行管理，軟件發的卡片才可與其進行對應管理。

7）消費軟件使用前，需安裝和創建數據庫。

8）本水控機只支持卡片式IC卡，其它卡片均不支持。

9）當刷卡出現問題時，可根據水控機出現的情況對照其他說明進行初步判斷。

10）顯示屏采用鋼化高清玻璃面板，不易刮花，但使用時應防止重物直接撞擊。

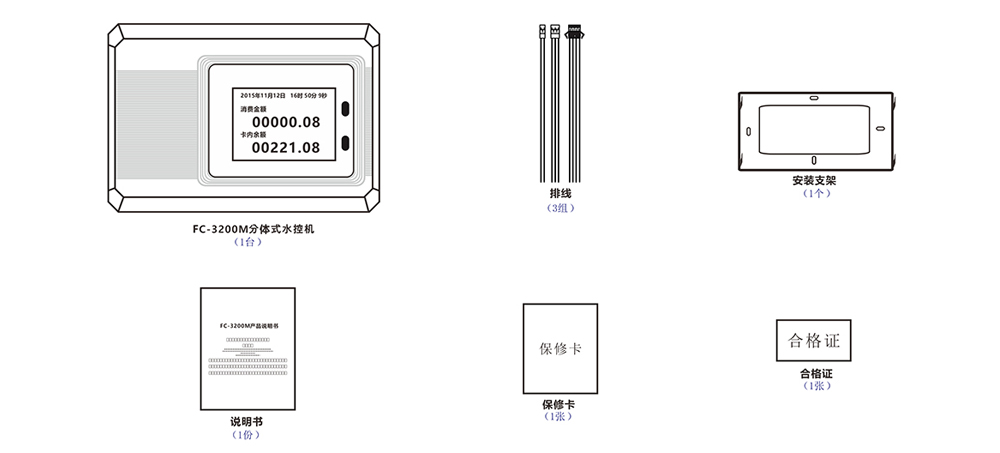

配件清單：

兼容FCARD一卡通管理系統，支持：門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理，實現一卡一庫真正的一卡通系統。
