FC-198系列密碼鍵盤擁有FC-198E、FC-198H、FC-198M等多個型號，分別支持ID卡、HID卡、IC卡等卡片，并支持1000張卡數據容量（標準）或21000張卡數據兩容，可以滿足多種不同容量需求。

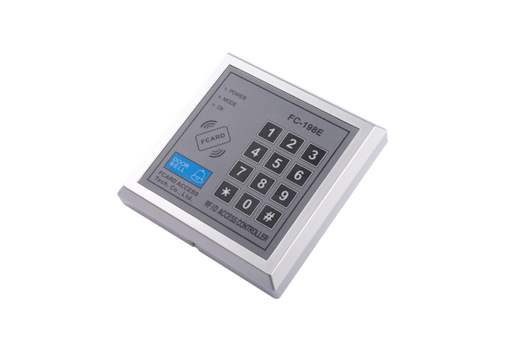

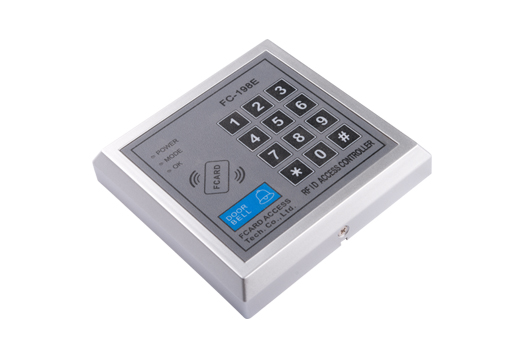

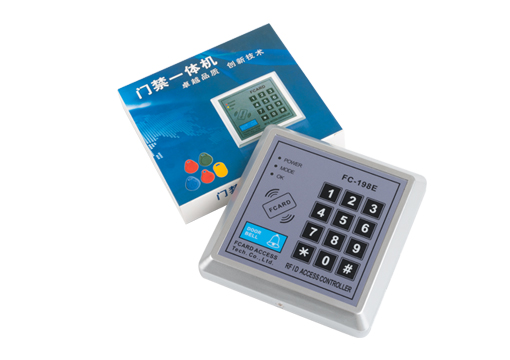

FC-198E鍵盤門禁一體機
FC-198系列密碼鍵盤門禁一體機，是“廣州市英澤電子有限公司”研發生產，經過多年多個版本升級換代的一款門禁產品。該門禁支持?jǐn)?shù)據備份、防復制卡開門、多門數據互拷、防探測開門、母卡發卡、自編號發卡、HID卡識別技術等等功能。是目前較為先進、性價較高的門禁產品。
FC-198系列密碼鍵盤門禁一體機，是專為電動門鎖及全安防范系統而設計。如今產品提供5種開門方式： IC卡、按鈕開門、密碼開門、卡+密碼開門、無線遙控開門等，多種開門方式可以同時并存使用，用戶可以隨意選擇自己合適的開門方式。同時支持外接標準韋根26讀卡器，實現讀卡與控制分離，達到更高層次的安全需要。編程設置直接在密碼鍵盤上進行，操作方便，使用簡單。FC-198門禁具備較強的抗干擾能力和自我診斷的保護能力，以確保系統安全有效的正常運作。支持常開模式，可用于上班忙碌時段無須讀卡進出辦公區。內置防拆防報警電路，可有效防止非法行為。采用可靠存儲器信息數據不會因電源切斷而丟失。FC-198系列密碼鍵盤門禁一體機采用超大存儲器最大存儲21000組卡片數據或密碼數據（標準為1000組），它采用高速處理器，在卡片處理時速小于0.6秒，提供超快的處理速度。
FC-198系列密碼鍵盤擁有多個型號，分別支持ID卡、HID卡、IC卡（支持羊城通卡）等卡片，并支持1000張數據容量（標準）或2萬1千組數據兩容，可以滿足多種不同需求。FC-198系列門禁功能強大，安裝簡便，一般用于大型的集團、辦公室、家庭、學校宿舍、寫字樓、事業單位等場所，適用范圍廣。
（支持 IC卡 的 FC-198M 可同時支持讀 IC卡、CPU卡、NFC卡、安卓NFC手機、銀聯卡、二代三代身份證、羊城通....于一體。）
工作電壓：DC9-13.8V
工作電流：<120mA
工作溫度：-0℃ - +65℃
工作濕度：10-90%
讀卡速度：＜0.2秒
感應距離：0-80mm
控制輸出：干節點繼電器輸出，最大電流5A
用戶容量：1000人（可擴到21000人）
外接WG：支持1組外界WG讀卡器，實現出入讀卡驗證。
無線遙控：支持315MHZ無線遙控器開門
發卡設備：自帶鍵盤、母卡發卡
外觀尺寸：117×117×20mm

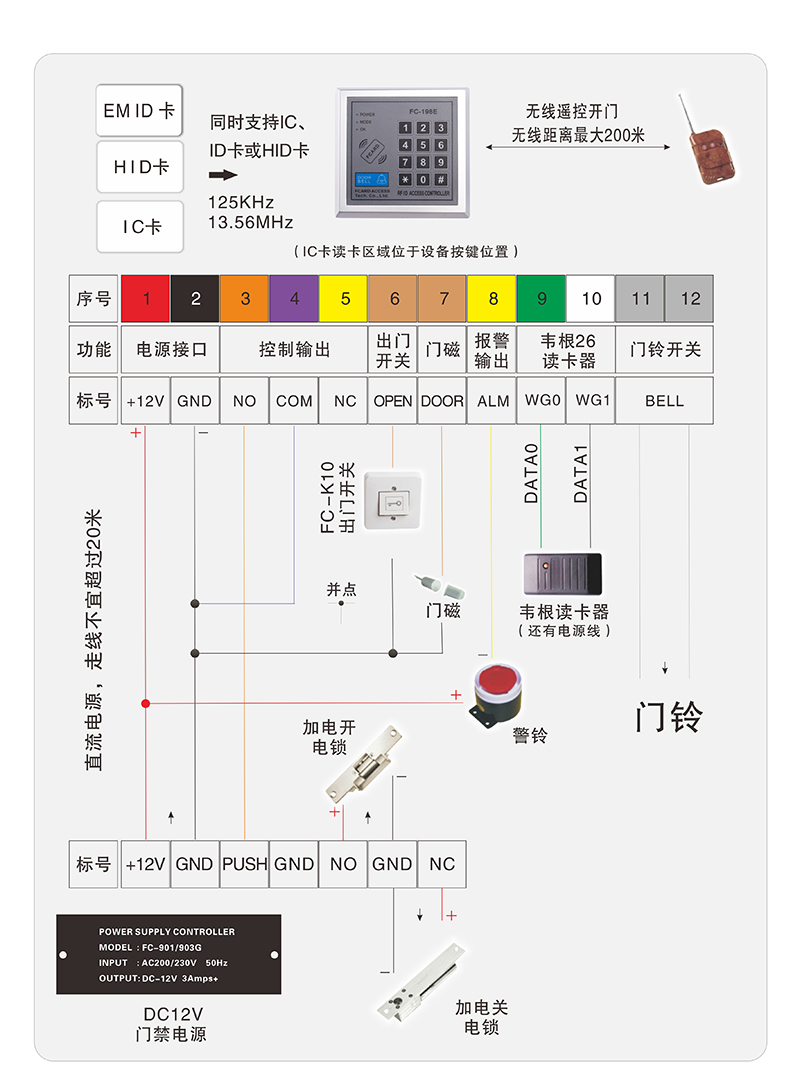

產品連線圖：
接線端口性能：
1、+12V：工作電源正極，輸入范圍：DC9-13.8V；
2、GND：工作電源負極，也是信號的公共地；
3、NO：繼電器常開點，電流負載能力DC10A/30V；
4、COM：繼電器公共點，電流負載能力DC10A/30V；
5、NC：繼電器常閉點，電流負載能力DC10A/30V；
6、OPEN：出門按鈕開關，低電平開鎖；
7、DOOR：門狀態開關，鏈接門磁開關，低電平表示門關；
8、ALM：報警輸出端口，有警情時為低電平，電流負載100mAy；
9、WG0：維根26讀卡器數據線（數據0）；
10、WG1：維根26讀卡器數據線（數據1）；
11、BELL：接門鈴開關。
指示燈：
POWER：電源指示，有電時常亮；
MODE：MODE長亮?xí)r表示已進入管理狀態，MODE閃亮?xí)r表示，平常狀態；
OK：OK閃亮?xí)r表示開鎖狀態 。
系統功能：
讀卡開門、密碼開門、卡加密碼開門、無線遙控開門、數據備份、數據恢復、多門數據互拷、防探測開門、發自編卡、母卡發卡、全卡開門、全卡開門加自動注冊、防破門報警、門開超時提示、外接門鈴、外接讀卡器、消防報警聯動、門常開、自恢復管理密碼、多模式發卡、多模式刪除卡、門磁報警、脫機運行。
功能特點：
FC-198E內制ID卡與IC卡雙重電路
支持無線遙控開門，可有效解決遠程控制開門
可外接讀卡器，實現出入讀卡：
支持21000組數據容量，可有效滿足更多人使用
采用錯誤保護電路，內置接反保護，安全可靠：
支持常開常閉設置，有效解決上班時間無須關門
支持密碼探測自動保護，防止探測開門密碼
采用全新安全管理程式，支持5種開門識別方式
特設門鈴按鈕
數據加密，密碼認證
經濟實用

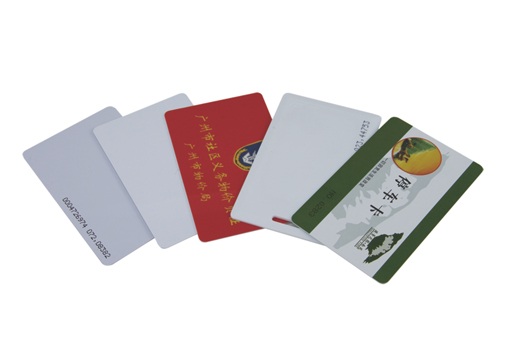

鍵盤門禁一體機的配套：
設備型號介紹：
FC-198E：支持EM格式ID卡、1000個用戶量
FC-198M：支持MIFARE1格式卡、1000個用戶容量
FC-198H：支持EM格式ID卡、1000個用戶容量
FC-198E21：支持EM格式卡、21000個用戶容量
FC-198M21：支持MIFARE1格式IC卡、21000個用戶容量
FC-198H21：同時支持HID格式ID卡、21000個用戶容量
（以上所有型號均支持：密碼開門、卡+密碼開門、遙控器、母卡發卡、數據備份等功能。）

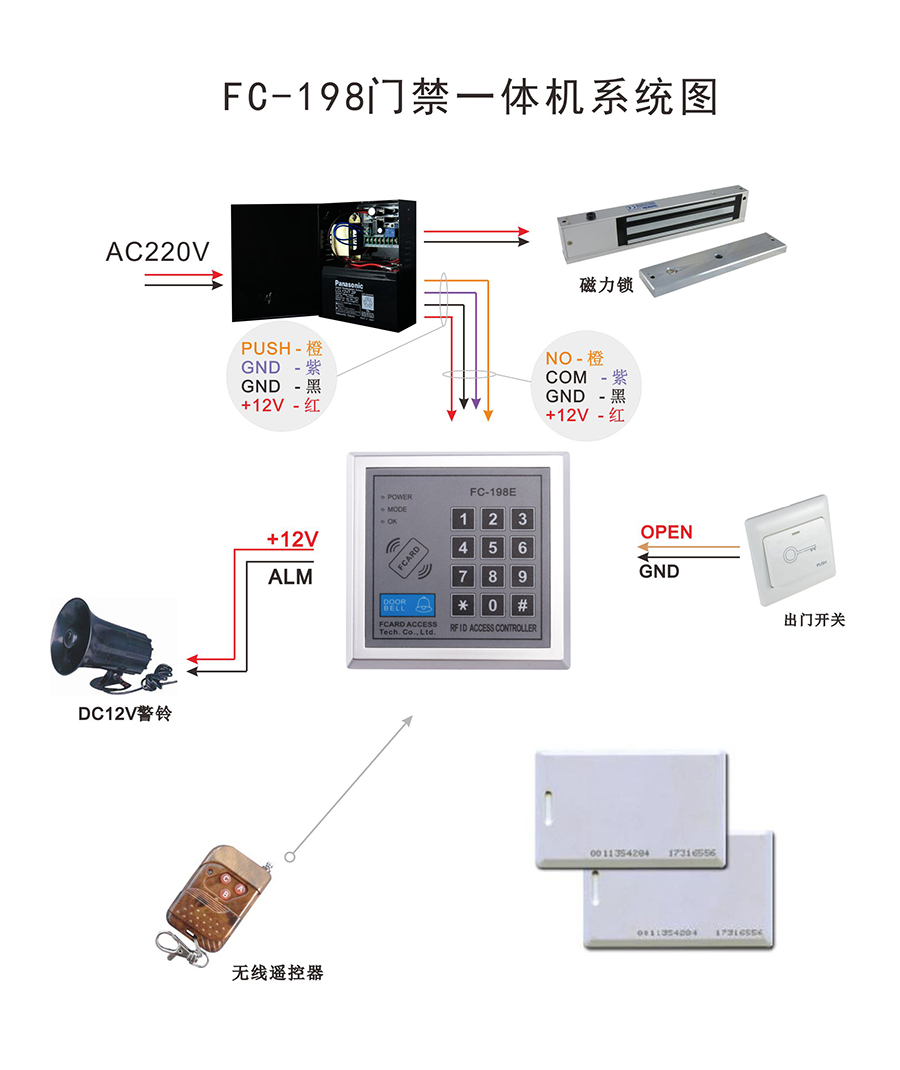

產品系統圖：
產品優勢：
1、自行發卡，無需電腦；
2、支持卡、密碼、或卡加密碼開門；
3、可選擇ID卡、IC卡、HID卡作為鑰匙卡；
4、自動解碼識別無線遙控信號、遙控開門；
5、支持外接Weigend讀卡器、實現出入讀卡；
6、創新的全卡開門加自動注冊模式、提高效率。

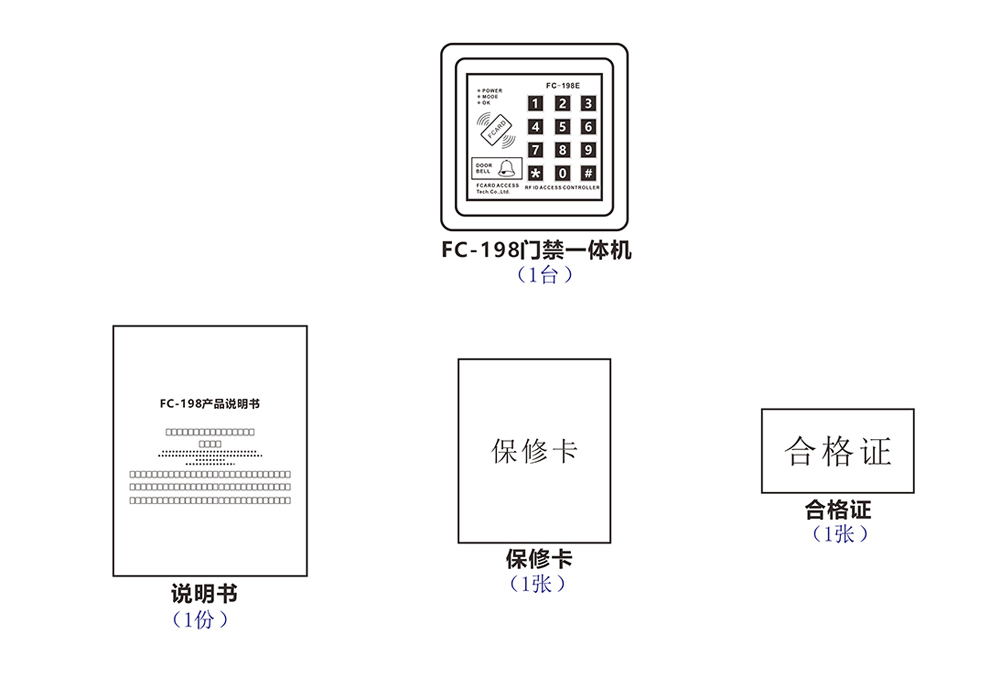

配件清單：
